Identifica VDD, GND y DATA; los colores del cable no son una garantía universal.
Volver al catálogo
Productos/Sensores
Sensor o módulo
Medir temperatura con una sonda digital

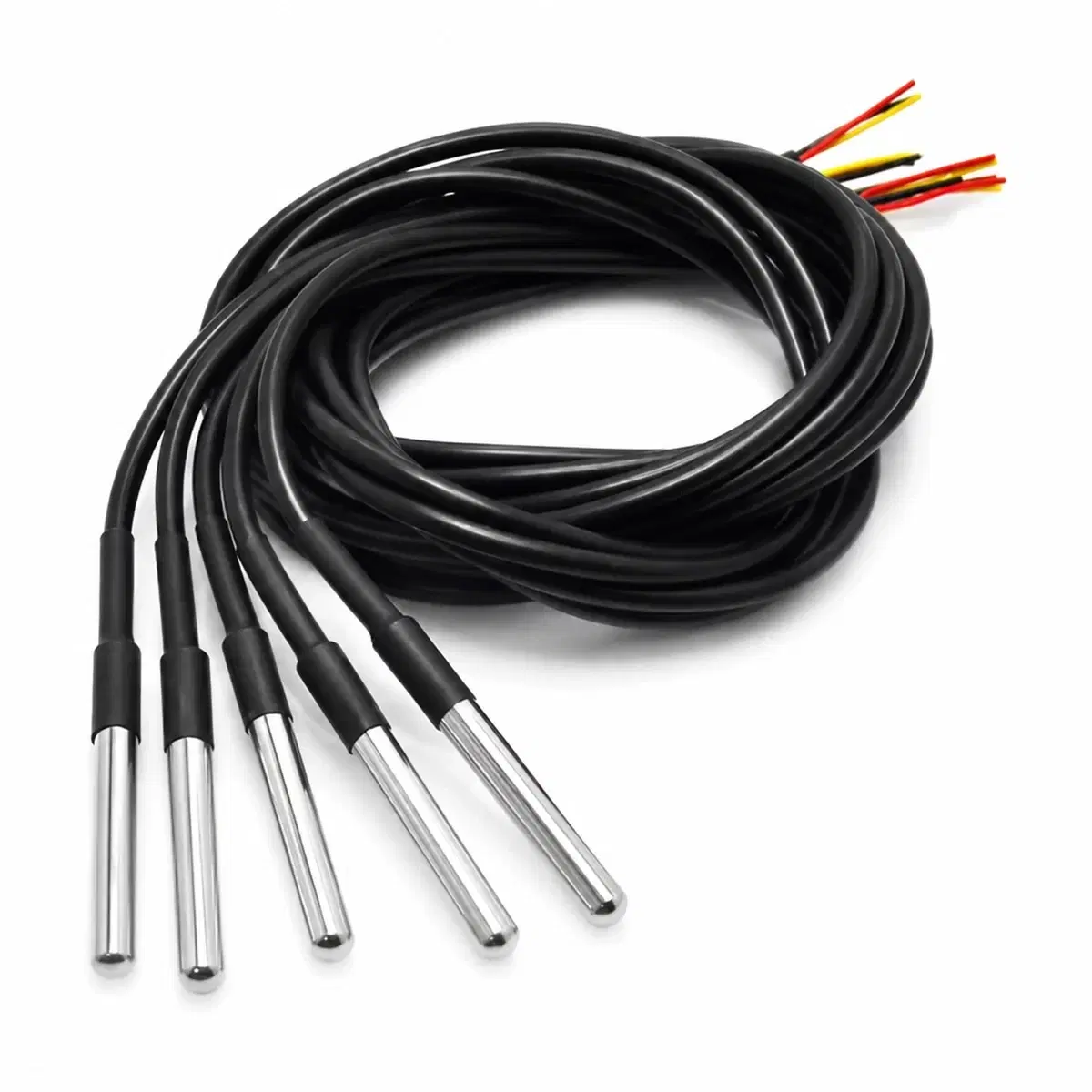

Sonda de temperatura DS18B20 con cable de 1 m
Sonda DS18B20 con cable de 1 m y comunicación 1-Wire. Para monitoreo de temperatura; verifica los límites del encapsulado al instalarla.
DS18B201-WireSondaCable 1 m
$5.264
✓ Stock online
Pago protegido
Seguimiento
Soporte técnico
Boleta o factura
Qué recibes y qué necesitas
Integra una medida digital de temperatura con pocos pines mediante una sonda DS18B20. El protocolo 1-Wire permite identificar varias sondas en el mismo bus. La ficha del chip no certifica la estanqueidad ni la temperatura máxima del cable y sellado de esta sonda: instala el sensor según el ambiente real de tu proyecto.
- 1Una sonda DS18B20 con cable de 1 m.
- 2Resistencia pull-up, placa y elementos de montaje no se indican como incluidos.

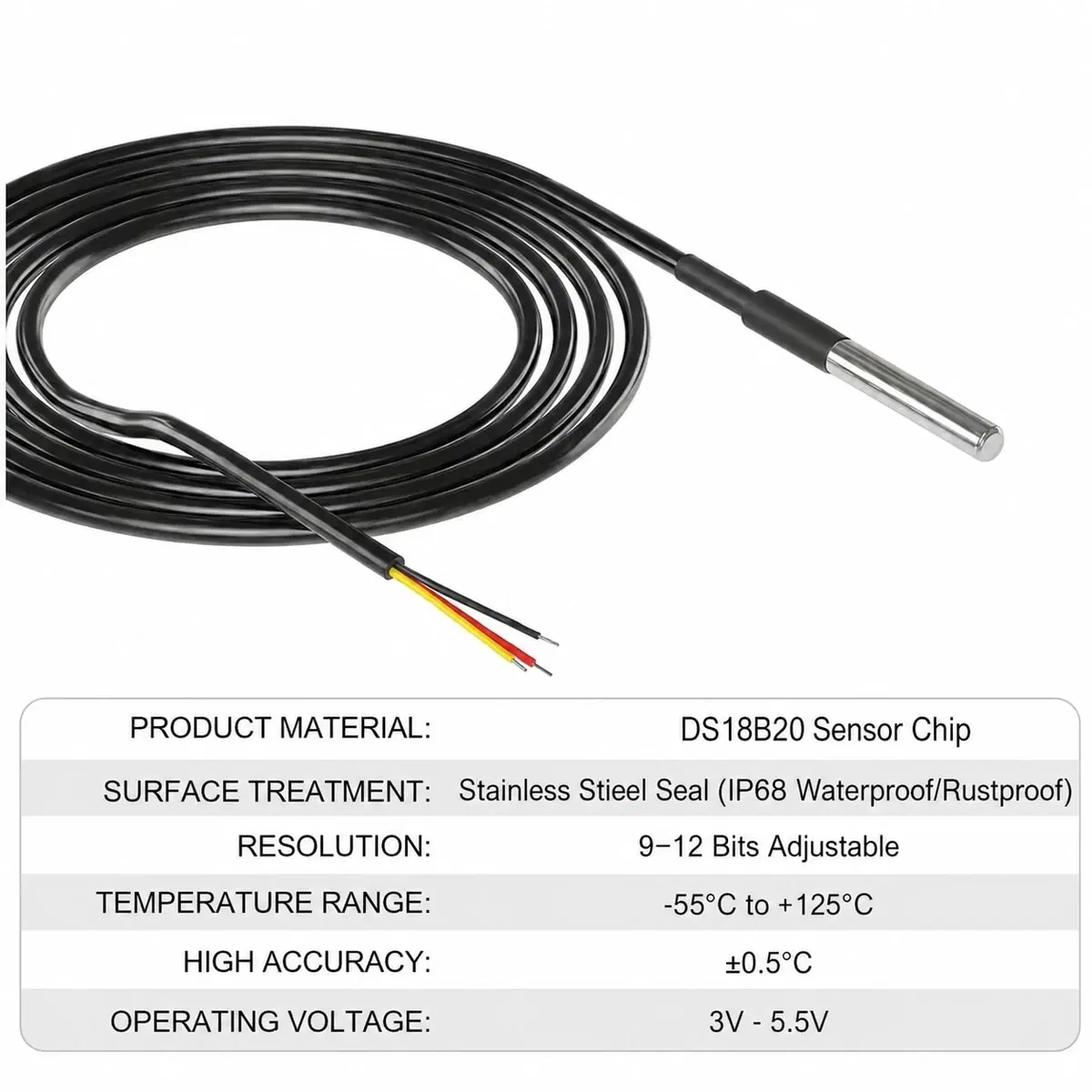

Especificaciones y opciones
- Sensor
- DS18B20
- Cable comercial
- 1 m
- Interfaz
- 1-Wire
- Rango del chip
- −55 a +125 °C; cable y sellado pueden limitarlo
- Resolución del chip
- Configurable de 9 a 12 bits
- Precisión del chip
- ±0,5 °C entre −10 y +85 °C
- Alimentación del chip
- 3,0–5,5 V; pull-up de datos compatible con el controlador
Conexión y compatibilidad
En alimentación de tres hilos, utiliza el pull-up recomendado entre DATA y la tensión lógica compatible.
Mantén secos los empalmes y conectores. No extrapoles el rango térmico del chip al cable de la sonda.
Primeros pasos
- 01
Paso 1
Conecta la sonda y un pull-up según el esquema 1-Wire.
- 02
Paso 2
Detecta su dirección y verifica una lectura estable a temperatura ambiente.
- 03
Paso 3
Compara con una referencia y prueba el montaje final antes de registrar datos.
Documentación y recursos
Consulta las referencias para preparar tu proyecto. Cuando el recurso describe un chip o una placa de otro fabricante, comprueba la revisión y conexiones de tu unidad.
Preguntas frecuentes
¿Puedo usar varias sondas?
Sí, 1-Wire permite identificar cada dispositivo. Longitud, topología y cableado condicionan la estabilidad del bus.
¿El rango de +125 °C se aplica al cable?
No necesariamente. Es el rango del chip; confirma los límites del cable, sellado y encapsulado para tu instalación.
