Mide el paso de perforación antes de colocar zócalos o conectores.
Volver al catálogo
Productos/Módulos
Componente o actuador
Pasar un prototipo a un montaje soldado

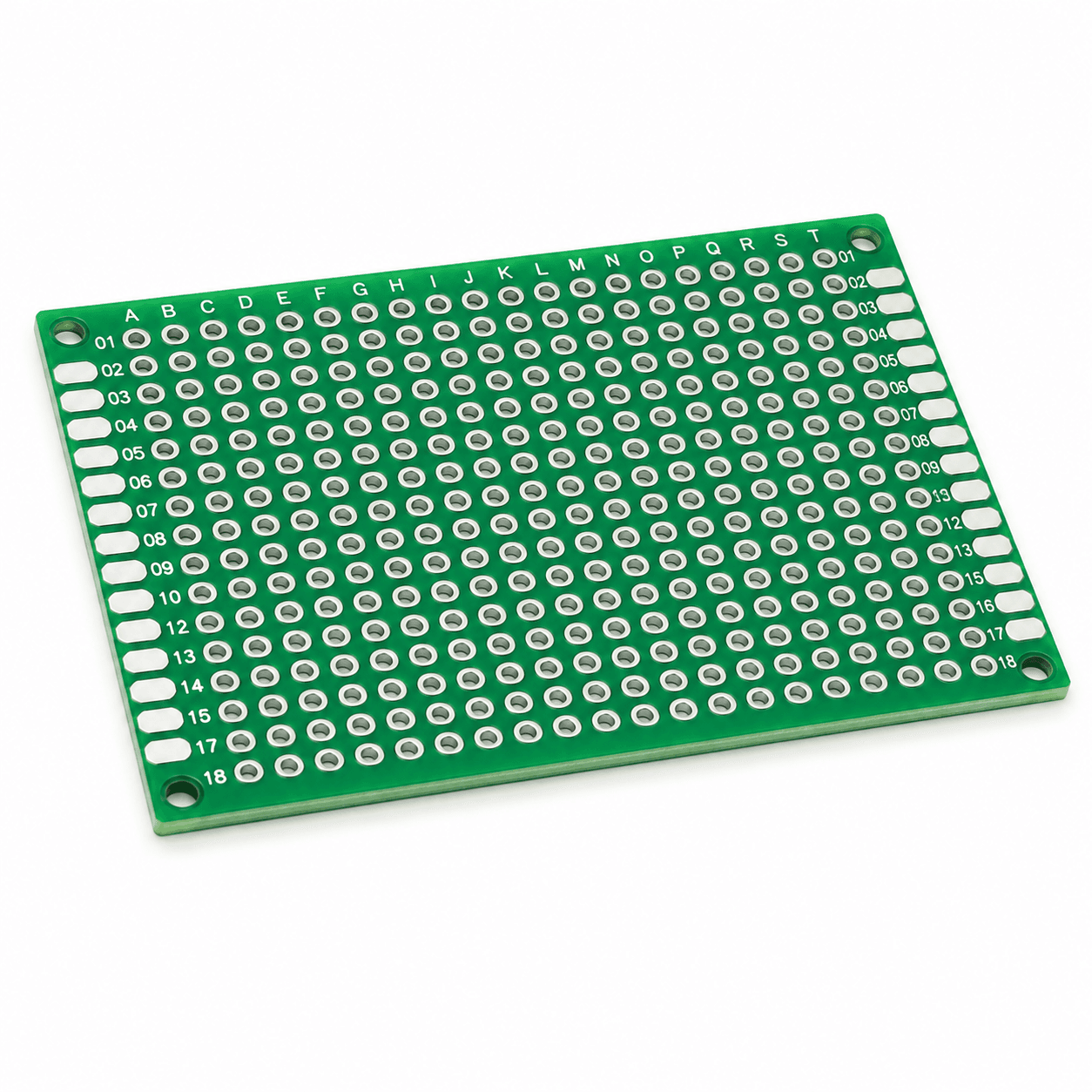

PCB universal de doble cara SZYTF de 7 × 9 cm
Placa universal de doble cara de 7 × 9 cm para soldadura. Verifica la separación real de perforaciones antes de elegir componentes.
PCB universalDoble cara7 × 9 cmSoldadura
$3.490
✓ Stock online
Pago protegido
Seguimiento
Soporte técnico
Boleta o factura
Qué recibes y qué necesitas
Lleva un circuito probado en protoboard a una placa de montaje permanente. Esta PCB universal SZYTF de 7 × 9 cm ofrece perforaciones y caras para organizar componentes y conexiones soldadas. Planifica la distribución y comprueba continuidad: doble cara no significa que reproduzca las conexiones internas de una protoboard.
- 1Una PCB universal de doble cara de 7 × 9 cm.
- 2Componentes, cables y herramientas de soldadura se adquieren por separado.
Especificaciones y opciones
- Marca publicada
- SZYTF
- Dimensiones
- 7 × 9 cm
- Formato
- Universal perforado, doble cara
- Paso publicado anteriormente
- 1,27 mm; requiere comprobación física
- Conexiones entre puntos
- Verificar continuidad; diseñar puentes según circuito
- Montaje
- Componentes compatibles con el paso real
Conexión y compatibilidad
Comprueba qué pads están conectados y dibuja los puentes necesarios.
Evita cortocircuitos y revisa soldaduras con el circuito apagado.
Primeros pasos
- 01
Paso 1
Prueba el circuito en protoboard antes de soldarlo.
- 02
Paso 2
Distribuye componentes y rutas dejando espacio para conexiones.
- 03
Paso 3
Verifica continuidad y alimentación antes de la primera puesta en marcha.
Documentación y recursos
Consulta las referencias para preparar tu proyecto. Cuando el recurso describe un chip o una placa de otro fabricante, comprueba la revisión y conexiones de tu unidad.
Preguntas frecuentes
¿Se conecta igual que una protoboard?
No debes asumirlo. La continuidad de sus pads debe comprobarse.
¿El paso es 2,54 mm?
La publicación anterior indica 1,27 mm. Debe medirse la unidad antes de confirmar compatibilidad; no se cambia ese dato por suposición.
