Respeta B+ y B− y la conexión de salida de la revisión protegida.
Volver al catálogo
Productos/Módulos
Componente o actuador
Cargar una celda Li-ion con circuito y corriente compatibles

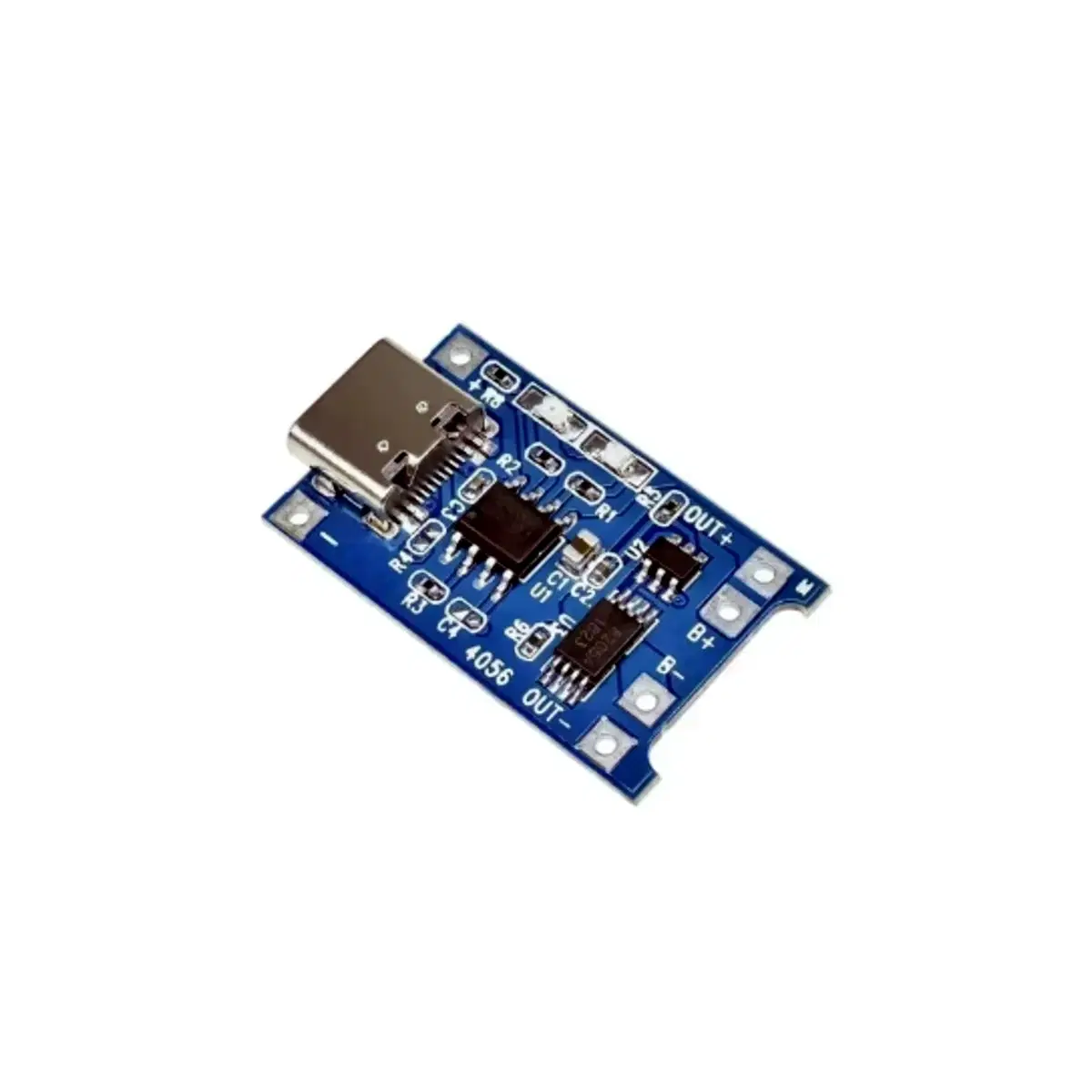

Módulo cargador TP4056 para una celda de litio
Cargador TP4056 para una celda Li-ion de 4,2 V al completar carga. Entrada comercial de 5 V; verifica conector, corriente y protección del módulo.
TP4056Litio 1S5 V de entradaCarga CC / CV
$2.840
✓ Stock online
Pago protegido
Seguimiento
Soporte técnico
Boleta o factura
Qué recibes y qué necesitas
Carga una sola celda de litio compatible mediante un controlador TP4056 de corriente constante y tensión constante. El chip admite hasta 1 A programado y reduce corriente según temperatura, por lo que no debe confundirse el máximo con la corriente de cualquier placa. La protección anunciada en el catálogo debe contrastarse con el circuito de la revisión recibida.
- 1Un módulo cargador TP4056.
- 2Celda, cable USB, fuente y protección adicional requerida no se indican como incluidos.
Especificaciones y opciones
- Controlador
- TP4056
- Batería
- Una celda Li-ion / LiPo compatible, 1S
- Tensión final del chip
- 4,2 V
- Entrada comercial
- 5 V por USB, según módulo
- Corriente del chip
- Programable hasta 1 A; limitada térmicamente
- Conector comercial
- USB-C o micro-USB; confirmar opción física
- Protección
- Verificar presencia de DW01 / 8205A o equivalente
Conexión y compatibilidad
Confirma corriente programada y límites de la celda antes de cargar.
No lo uses para packs 2S ni para LiFePO4; la tensión final no corresponde.
Primeros pasos
- 01
Paso 1
Identifica conector, resistencia de programación y circuito de protección.
- 02
Paso 2
Comprueba fuente de 5 V y compatibilidad de la celda.
- 03
Paso 3
Prueba carga y temperatura; verifica el diseño antes de alimentar una carga mientras se carga.
Documentación y recursos
Consulta las referencias para preparar tu proyecto. Cuando el recurso describe un chip o una placa de otro fabricante, comprueba la revisión y conexiones de tu unidad.
Preguntas frecuentes
¿Eleva la batería a 5 V para mi proyecto?
No. Es un cargador lineal, no un convertidor elevador.
¿El TP4056 por sí solo protege contra toda descarga?
No. La protección del pack requiere un circuito adicional adecuado; comprueba el módulo comercial.
