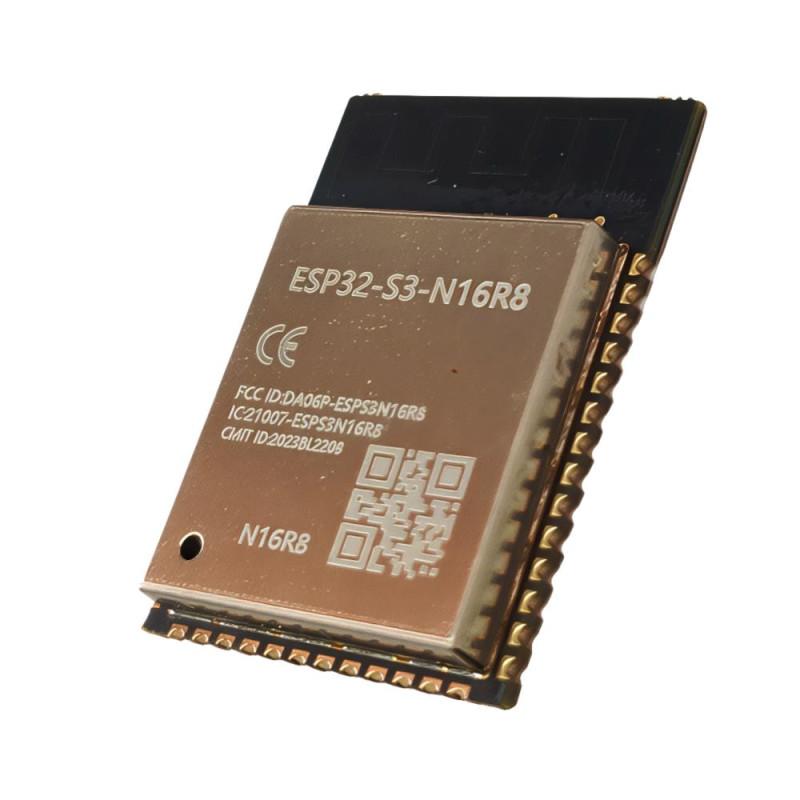

Placa ESP32-S3 N16R8 WiFi + Bluetooth LE

Placa ESP32-S3 N16R8 con 16 MB de Flash, 8 MB de PSRAM, WiFi 2.4 GHz y Bluetooth LE. Elige pines soldados o sin soldar para tu proyecto.

ESP32-S3N16R816 MB Flash8 MB PSRAMWiFi 2.4 GHzBluetooth LE
$12.990

✓ Stock online

Pago protegido
Seguimiento
Soporte técnico
Boleta o factura

Qué recibes y qué necesitas

  1. 1
    Una placa N16R8ESP32-S3 con 16 MB de Flash y 8 MB de PSRAM, en la opción de pines que selecciones.
  2. 2
    Elige el montajePines soldados para usar las conexiones de las hileras sin realizar soldaduras. La opción de pines sin soldar requiere soldadura para usar esas conexiones.
  3. 3
    Cable de datos aparteNecesitas un cable USB-C con transmisión de datos para programar; un cable solo de carga no sirve. El cable no está incluido.
  4. 4
    Accesorios para tu proyectoProtoboard, cables de conexión, sensores, baterías, drivers y fuentes externas no están incluidos. Consulta compatibilidad antes de elegirlos.

Especificaciones del ESP32-S3 N16R8

Modelo
Placa de desarrollo ESP32-S3 N16R8
Procesador
Xtensa LX7 de doble núcleo, hasta 240 MHz
Memoria Flash
16 MB (Quad SPI)
PSRAM
8 MB (Octal SPI)
WiFi
2.4 GHz, 802.11 b/g/n
Bluetooth
Bluetooth 5 LE; sin Bluetooth Classic
Alimentación de la placa
5 V por USB-C, regulados a 3.3 V en la placa
Lógica de los GPIO
3.3 V; no conectar señales de 5 V directamente
Interfaces
GPIO, UART, SPI, I2C, I2S, PWM y ADC; sin DAC integrado
Pines utilizables
Dependen de la memoria y la revisión de la placa. En N16R8, no usar GPIO35, GPIO36 ni GPIO37 para periféricos
USB
Dos conectores USB-C: puente USB a serie y USB nativo. Usa un cable de datos
Programación
Arduino IDE con Arduino Core para ESP32 y ESP-IDF
Opciones de pines
Pines soldados o pines sin soldar, según la variante seleccionada

Alimentación y conexiones

Revisa la serigrafía de la placa antes de cablear. El diagrama y la guía DevKitC-1 son referencias: la distribución física puede variar entre revisiones.

01

USB y GPIO tienen tensiones distintas

El USB alimenta la placa a 5 V y su regulador entrega 3.3 V. No apliques 5 V a los GPIO ni al pin 3V3. Para sensores de 5 V, adapta las señales al nivel de 3.3 V.

02

Reserva los pines de memoria y USB

En la variante N16R8 con PSRAM octal, GPIO35, GPIO36 y GPIO37 están ocupados por memoria. GPIO19 y GPIO20 se usan para USB nativo; no los compartas con periféricos mientras uses ese puerto.

03

Cuida arranque y cargas

GPIO0, GPIO3, GPIO45 y GPIO46 intervienen en el arranque. No cambies sus niveles al encender sin revisar la documentación. Para motores, usa un driver y fuente externa; para servos, fuente adecuada y señal compatible. Comparte la masa con la placa.

Primeros pasos con Arduino IDE

  1. 01

    Instala el soporte ESP32

    Instala Arduino IDE y el paquete ESP32 de Espressif desde el gestor de placas, siguiendo la guía oficial enlazada abajo.

  2. 02

    Selecciona la variante N16R8

    Selecciona la placa ESP32-S3 correspondiente o ESP32S3 Dev Module. Configura Flash Size en 16 MB y PSRAM en OPI PSRAM; el esquema de particiones debe caber en la Flash elegida.

  3. 03

    Conecta un cable de datos

    Usa el puerto USB a serie identificado como COM y selecciona su puerto en Arduino IDE. Para el monitor serie por COM, deja USB CDC On Boot desactivado. Si utilizas el USB nativo, sigue la guía CDC y activa esa opción cuando corresponda.

  4. 04

    Carga un ejemplo sencillo

    Comprueba la carga y el monitor serie antes de conectar sensores. Si no entra en modo de carga, mantén BOOT, pulsa y suelta RESET y luego suelta BOOT. El GPIO del LED puede variar; no asumas un pin de otra placa.

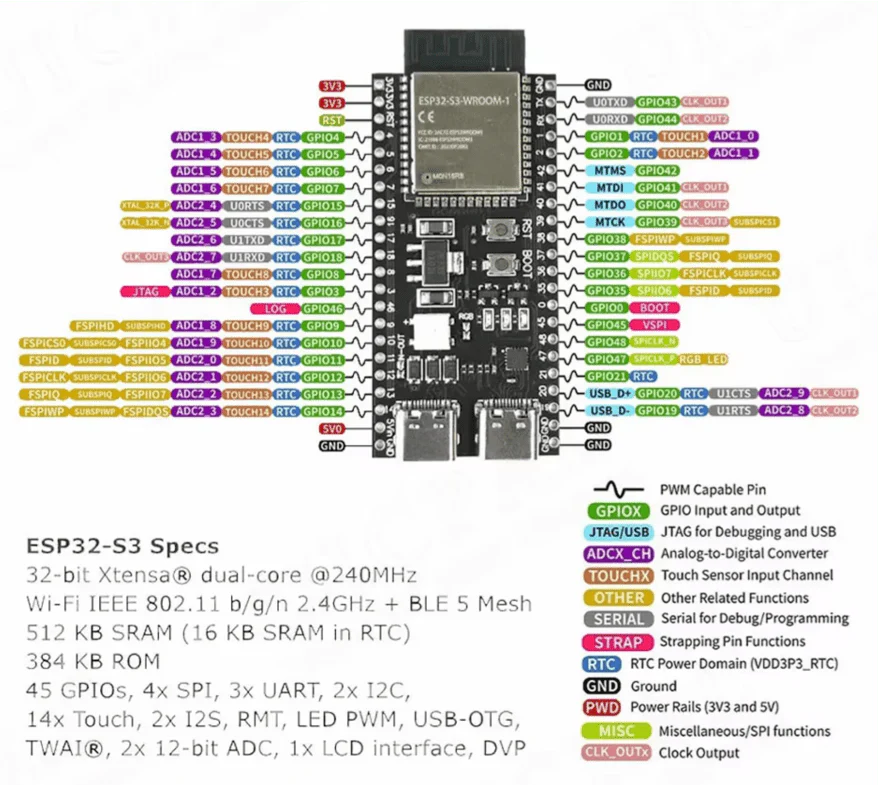

Documentación y diagrama de referencia

Las guías de Espressif describen el chip, los módulos y la placa oficial DevKitC-1. Esta es una placa compatible: contrasta puertos y serigrafía antes de seguir un pinout. El diagrama no implica que todos los GPIO dibujados estén libres en N16R8.

Instalar Arduino Core para ESP32Configurar placa y memoria en Arduino IDEProgramación por USB nativo: CDC y DFUReferencia oficial ESP32-S3 DevKitC-1Memoria y conexiones de los módulos N16R8GPIO y pines reservados del ESP32-S3Diagrama de pines de referencia (imagen)

Dudas antes de conectar

¿Puedo conectar directamente un sensor de 5 V?

Solo si sus señales son compatibles con lógica de 3.3 V. Una alimentación de 5 V no garantiza esa compatibilidad: adapta el nivel de las señales cuando sea necesario.

¿Tiene salida analógica DAC o Bluetooth Classic?

No. El ESP32-S3 tiene ADC y PWM, pero no DAC integrado. Ofrece Bluetooth LE; no es compatible con proyectos que dependan de Bluetooth Classic, como BluetoothSerial/SPP.

¿Por qué no aparecen el puerto o los 8 MB de PSRAM?

Comprueba que el cable transmite datos, que elegiste el puerto correcto y que seleccionaste una placa ESP32-S3. Para N16R8 revisa Flash Size de 16 MB y PSRAM OPI. El USB nativo puede necesitar configurar CDC; el puente USB a serie puede requerir su controlador correspondiente.
