Identifica entrada, salida y masa en la placa recibida.
Volver al catálogo
Productos/Módulos
Componente o actuador
Alimentar un proyecto a la tensión de la variante elegida

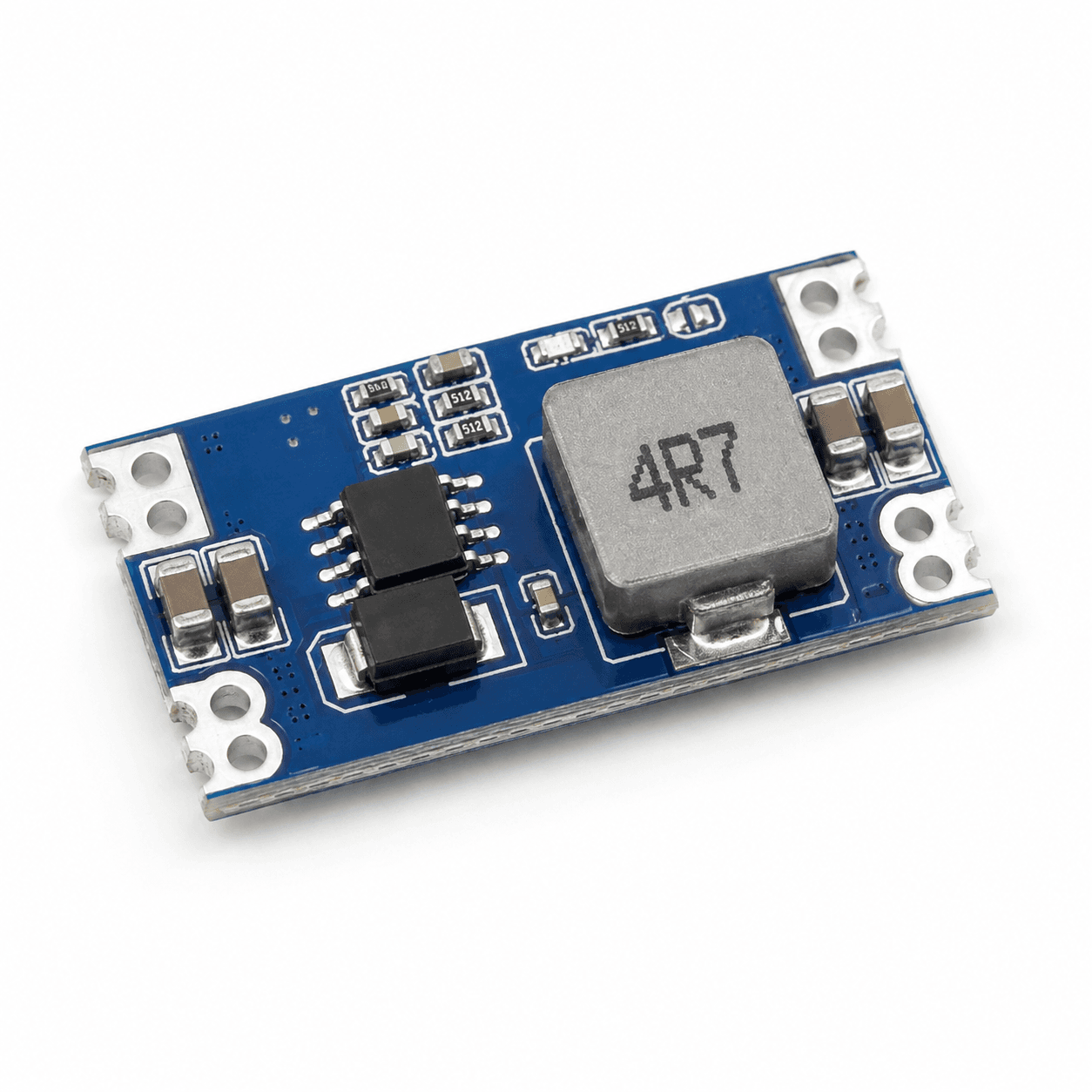

Módulo reductor Mini560 PRO de salida fija
Convertidor reductor compacto con opciones fijas de 3,3 V, 5 V, 9 V o 12 V. Elige la salida correcta y compruébala antes de conectar.
Mini560 PROStep-downSalida fija3,3 / 5 / 9 / 12 V
$4.690
✓ Stock online
Pago protegido
Seguimiento
Soporte técnico
Boleta o factura
Qué recibes y qué necesitas
Integra una alimentación DC reducida en un montaje compacto con un Mini560 PRO. Las cuatro opciones del catálogo tienen salidas distintas y no deben describirse todas como 3,3 V. Comprueba la etiqueta de la variante, la tensión de entrada admitida y el comportamiento bajo carga antes de alimentar electrónica sensible.
- 1Un módulo Mini560 PRO de la tensión seleccionada.
- 2Fuente, carga y cables se adquieren por separado.
Especificaciones y opciones
- Función
- Convertidor DC-DC reductor
- Tipo de salida
- Fija, según variante
- Opciones actuales
- 3,3 V, 5 V, 9 V y 12 V
- Entrada
- Debe superar la salida con el margen requerido por la revisión
- Rango comercial 5–20 V
- Publicado para 3,3 V; no generalizar a todas las opciones
- Corriente utilizable
- Verificar bajo carga; depende de temperatura y montaje
Conexión y compatibilidad
Mide la salida y contrástala con la opción seleccionada.
No asumas que una entrada de 5 V sirve para la variante de salida de 12 V.
Primeros pasos
- 01
Paso 1
Verifica la etiqueta y límites de la variante.
- 02
Paso 2
Prueba con carga pequeña y fuente compatible.
- 03
Paso 3
Aumenta la carga gradualmente y comprueba estabilidad térmica.
Documentación y recursos
Consulta las referencias para preparar tu proyecto. Cuando el recurso describe un chip o una placa de otro fabricante, comprueba la revisión y conexiones de tu unidad.
Preguntas frecuentes
¿Se ajusta con un potenciómetro?
Las opciones actuales se publican como salidas fijas. Elige la tensión antes de comprar.
¿Entrega 5 A continuos?
La cifra comercial no se ofrece como garantía continua. Se requiere comprobar revisión, disipación y condiciones.
